Time-Lapse мониторинг эмбрионов: технологии непрерывного наблюдения

Time-lapse мониторинг — технология непрерывного фотографирования развивающихся эмбрионов через заданные интервалы времени без их извлечения из инкубатора. Это позволяет эмбриологу оценивать морфокинетику деления и отбирать наиболее перспективные эмбрионы для переноса, не нарушая условий культивирования.

В отличие от стандартной оценки, при которой эмбрион извлекают из инкубатора 1–2 раза в сутки, time-lapse фиксирует изображения каждые 10–20 минут, формируя непрерывный видеоряд развития от зиготы до бластоцисты. Результат — более точная морфокинетическая оценка и повышение частоты имплантации.

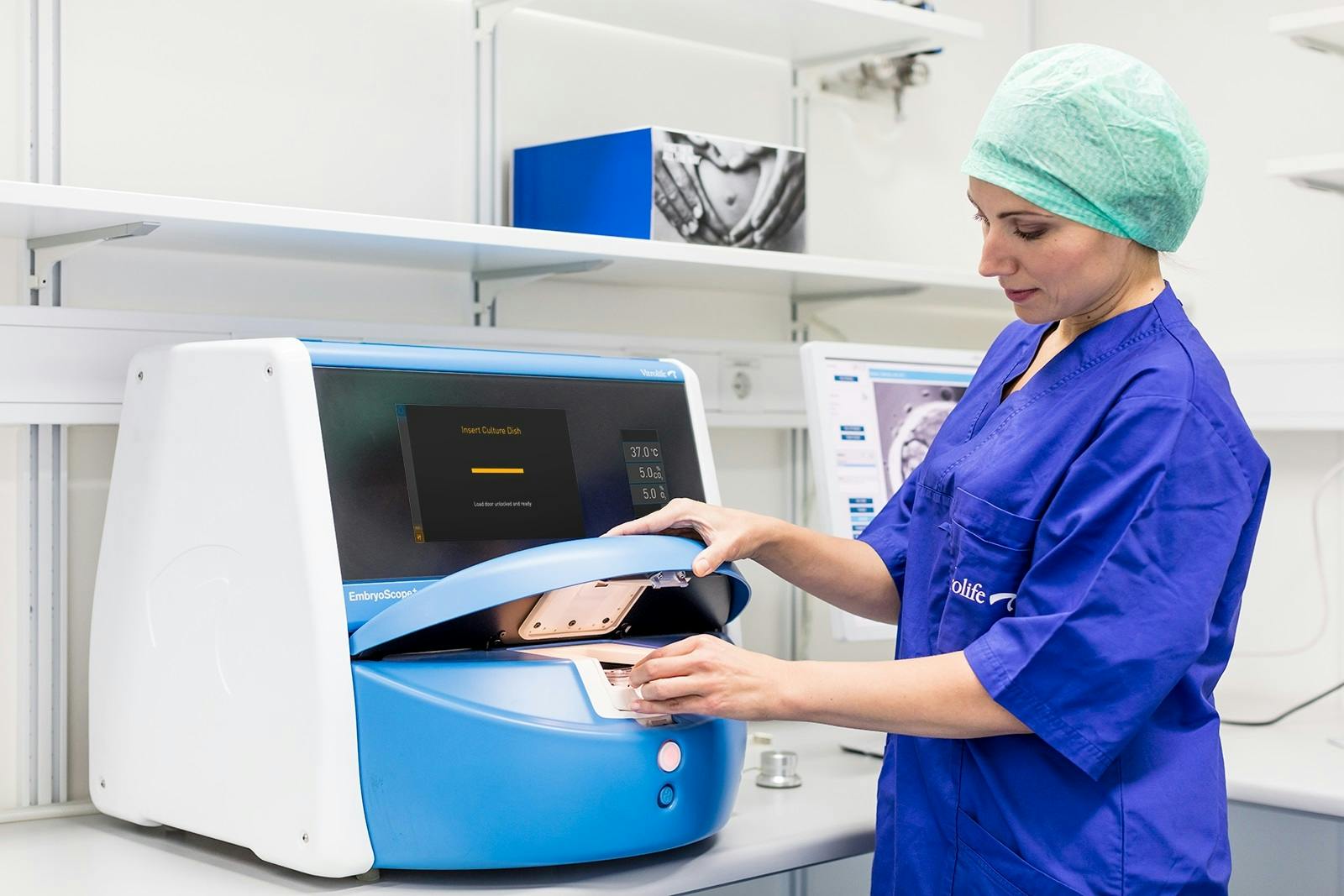

Принцип работы time-lapse систем

Каждая time-lapse система объединяет инкубатор и встроенную оптическую камеру. Инкубатор поддерживает стабильный газовый состав (CO₂ 5–6 %, O₂ 5 %, N₂ — баланс), температуру 37 °C и влажность. Камера располагается непосредственно под культуральной чашкой и фотографирует каждую лунку в нескольких фокальных плоскостях.

Программное обеспечение сшивает кадры в видео и позволяет эмбриологу просматривать запись, отмечать аномалии деления (например, обратное слияние бластомеров, прямое дробление 1→3) и вычислять ключевые параметры морфокинетики: tPNf, t2, t3, t4, t5, tM, tSB, tB.

Ведущие системы time-lapse на рынке

Рынок time-lapse инкубаторов представлен несколькими ключевыми платформами, каждая из которых имеет свои особенности:

• EmbryoScope+ (Vitrolife) — флагман сегмента: 16 пациентов, до 15 фокальных плоскостей, встроенный алгоритм iDAScore для автоматической оценки эмбрионов.
• GERI+ (Genea Biomedx / CooperSurgical) — индивидуальные камеры для каждого пациента, минимизация перекрёстных рисков. 6 независимых камер.
• Primo Vision (Vitrolife) — компактный модуль, устанавливаемый внутрь существующего инкубатора. Экономичное решение для клиник, уже имеющих CO₂-инкубаторы.
• MIRI TL (Esco Medical) — сухой инкубатор с time-lapse, быстрое восстановление газового состава после открытия крышки.
• CCM-iBIS (Astec) — японская система с высоким разрешением камеры и компактной конструкцией.

Алгоритмы отбора эмбрионов: от морфокинетики к ИИ

Главное преимущество time-lapse — не само видео, а возможность применять алгоритмы автоматической классификации эмбрионов. Современные системы используют два подхода:

Морфокинетические модели — набор правил, основанных на таймингах дробления. Например, модель Meseguer (2011) использует параметры t5–t2 и s2 для деления эмбрионов на категории A–F. Правила адаптируются под каждую лабораторию.

Нейросетевые модели (ИИ) — глубокое обучение на тысячах time-lapse записей с известными исходами (имплантация/нет). iDAScore (Vitrolife) и CHLOE (Fairtility) анализируют не только тайминги, но и текстуру, симметрию, фрагментацию. Точность таких моделей достигает AUC 0.7–0.8.

Требования к лаборатории и инфраструктуре

Внедрение time-lapse предъявляет ряд инфраструктурных требований:

• Газоснабжение — стабильная подача CO₂ и N₂ (или готовая смесь). Для мультигазовых инкубаторов необходим генератор азота или баллонная станция с редукторами.
• Электроснабжение — бесперебойный источник питания (ИБП) для защиты инкубаторов от скачков напряжения. Потеря питания во время записи приводит к пробелам в морфокинетических данных.
• Сетевая инфраструктура — EmbryoScope+ и GERI генерируют терабайты изображений, требуется NAS или серверное хранилище и гигабитная LAN.
• Антивибрационная поверхность — вибрация передаётся на камеру и ухудшает качество изображений. Рекомендуются мраморные или гранитные столы с пневмоподвеской.
• Чистое помещение — time-lapse инкубаторы устанавливаются в зоне класса чистоты ISO 7 или выше.

Сравнительная таблица time-lapse систем

Ниже приведено сравнение основных характеристик популярных time-lapse инкубаторов:

Экономическая целесообразность

Инвестиция в time-lapse систему обычно составляет от 60 000 до 200 000 евро в зависимости от модели и комплектации. Окупаемость достигается за счёт трёх факторов: повышения частоты наступления беременности (снижение числа неудачных переносов), сокращения числа переносов двойни (экономия на ведении многоплодной беременности) и повышения привлекательности клиники для пациентов.

Дополнительный эффект — стандартизация оценки эмбрионов и снижение субъективности, что особенно важно при работе нескольких эмбриологов в одной лаборатории.

KombiMED — поставка time-lapse инкубаторов

KombiMED GmbH поставляет все ведущие time-lapse системы из Европы: EmbryoScope+, GERI+, Primo Vision, MIRI TL. Мы обеспечиваем полное сопровождение проекта — от консультации по выбору модели и проектирования газовой разводки до монтажа, валидации и обучения эмбриологов. Также доступны восстановленные модели по специальным ценам. Свяжитесь с нами для индивидуального расчёта.
