ICSI: микроманипуляционные системы для интрацитоплазматической инъекции

ICSI (Intracytoplasmic Sperm Injection) — интрацитоплазматическая инъекция сперматозоида — золотой стандарт оплодотворения при мужском факторе бесплодия. Процедура подразумевает введение одного сперматозоида непосредственно в цитоплазму яйцеклетки с помощью микроманипуляционной системы.

Метод, впервые успешно применённый в 1992 году группой Палермо, произвёл революцию в репродуктивной медицине: он позволил достигать оплодотворения даже при тяжёлой олиго-астено-тератозооспермии и при использовании сперматозоидов, полученных хирургическим путём (TESA, MESA).

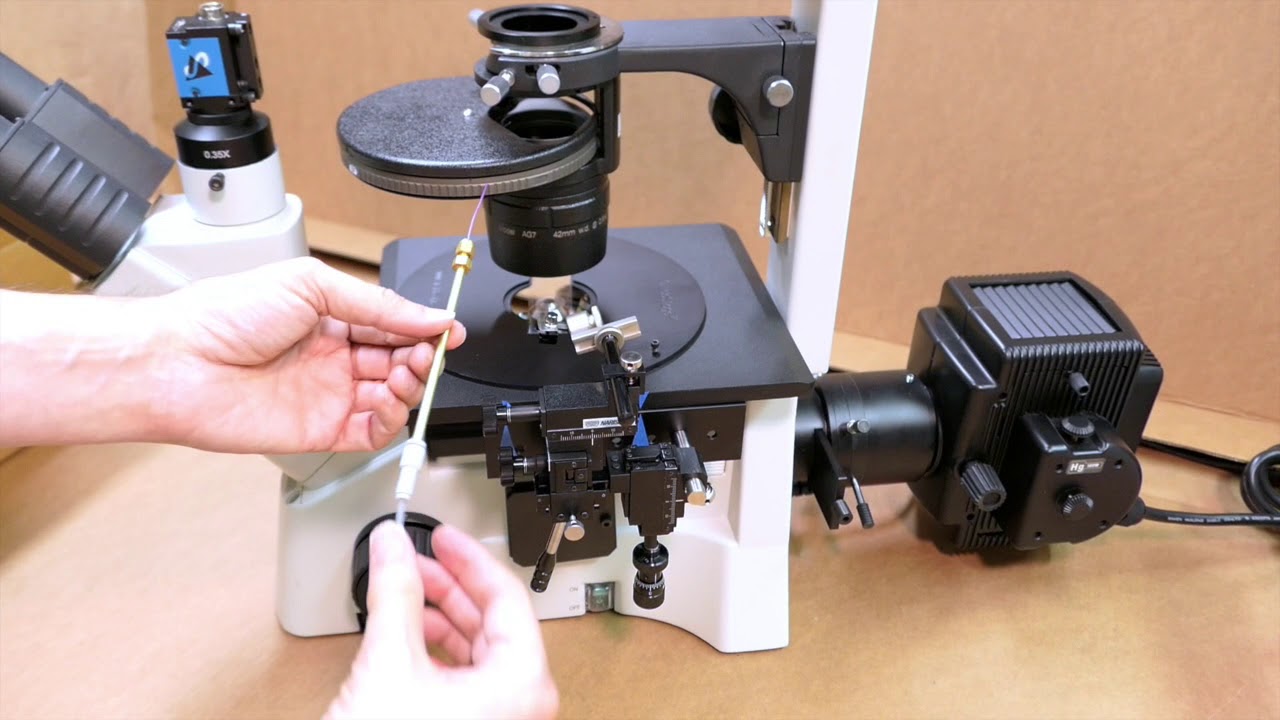

Компоненты микроманипуляционной станции

Полнокомплектная станция для ICSI состоит из нескольких ключевых модулей, каждый из которых критически важен для успеха процедуры:

• **Инвертированный микроскоп** — основа станции. Используются модели с модуляционным контрастом (Hoffman/Nomarski). Ведущие производители: Olympus IX73/IX83, Nikon Ti2-U, Leica DMi8. Увеличение x200–x400 для ICSI.
• Микроманипуляторы — пара моторизованных или гидравлических манипуляторов: левый удерживает яйцеклетку (холдинговая пипетка), правый — инъецирует сперматозоид (инъекционная пипетка). Лидеры: Eppendorf TransferMan 4r, Narishige NT-88NE, Research Instruments (RI).
• Микроинжектор — устройство для создания контролируемого давления в инъекционной пипетке. Eppendorf CellTram 4r Oil/Air, Narishige IM-11-2.
• Антивибрационный стол — гасит вибрации здания, что критично для стабильного захвата и инъекции. TMC, Kinetic Systems, Herzan TS-серия.
• Нагревательная платформа (heated stage) — поддерживает температуру 37 °C на столике микроскопа во время манипуляции. Tokai Hit, Okolab, встроенные решения Olympus.

Пьезо-ICSI: технология нового поколения

Классический ICSI требует прокола зоны пеллюцида и мембраны ооцита механическим усилием иглы. Пьезо-ICSI (Piezo-ICSI) использует пьезоэлектрические импульсы для минимально инвазивного проникновения — мембрана прорывается мягкими вибрациями, а не острым движением.

Преимущества пьезо-ICSI: сниженный процент дегенерации ооцитов (с 5–10 % при классическом ICSI до 1–3 %), более мягкое воздействие на цитоскелет, отсутствие необходимости в аспирации цитоплазмы. Метод особенно ценен при работе с хрупкими ооцитами, замороженными яйцеклетками и при ICSI после криоконсервации.

Ведущие пьезо-модули: Prime Tech PMM-150FU, Eppendorf PiezoXpert. Для пьезо-ICSI используются тупоконечные (blunt tip) пипетки вместо заострённых.

Выбор микроскопа для ICSI

Инвертированный микроскоп — центральный элемент станции. При выборе следует учитывать:

• Контрастная методика — модуляционный контраст Хоффмана (HMC) или дифференциальный интерференционный контраст (DIC/Nomarski) обеспечивают лучшую визуализацию, чем фазовый контраст.
• Стабильность фокуса — моторизованный Z-привод с шагом 0.01 мкм для точной фокусировки при глубоком ICSI.
• Крепления для манипуляторов — совместимость платформы с манипуляторами Eppendorf, Narishige, RI.
• **Флуоресцентный модуль** — опционально, если лаборатория также проводит FISH или оценку жизнеспособности сперматозоидов с помощью флуоресцентных красителей.
• Камера — цифровая камера для документирования процедуры и обучения. Минимум Full HD, предпочтительно 4K для демонстрации.

Расходные материалы для ICSI

Помимо капитального оборудования, ICSI требует регулярного пополнения расходных материалов:

• Инъекционные пипетки (внутренний диаметр 5–7 мкм, заострённые или тупоконечные для пьезо).
• Холдинговые пипетки (внутренний диаметр 15–20 мкм).
• Культуральные чашки (60 мм, 35 мм) для подготовки микрокапель.
• Минеральное масло (embryo-tested grade) для покрытия микрокапель.
• PVP (поливинилпирролидон) для замедления движения сперматозоидов при захвате.
• Среды для манипуляций (HEPES-буферированные) — Vitrolife G-MOPS, CooperSurgical SAGE.

Обучение и валидация

ICSI — процедура, требующая высокой квалификации эмбриолога. Кривая обучения составляет от 50 до 200 циклов под наблюдением опытного специалиста. Основные навыки: координация рук при работе с двумя манипуляторами, аспирация и иммобилизация сперматозоида, прокол мембраны ооцита с минимальной травматизацией.

При запуске новой станции необходима валидация: подтверждение стабильности температуры на heated stage, проверка калибровки манипуляторов, тестирование пьезо-импульсов (если применимо), оценка частоты оплодотворения и дегенерации на первых 20–30 циклах.

ICSI-станции нового поколения (2024)

Современные ICSI-станции существенно эволюционировали за последние 3–5 лет. Ведущие производители перешли от разрозненных модулей (микроскоп + два манипулятора + два инжектора + нагревательная платформа + отдельный ПК) к интегрированным платформам с единым сенсорным управлением, что упрощает работу эмбриолога и сокращает кривую обучения с 100–200 циклов до 30–50.

Яркий пример — система Research Instruments Integra Ti 3 (Vitrolife, 2024) — одна из самых современных интегрированных ICSI-станций на рынке. Это платформа «всё-в-одном» с большим фронтальным сенсорным экраном, встроенным контроллером обоих микроманипуляторов и инжекторов. Построена на базе инвертированного микроскопа Nikon Ti2-U с моторизованным Z-приводом и флуоресцентным модулем.

• Единый сенсорный интерфейс — все параметры микроманипуляторов и инжекторов настраиваются с одного экрана, без физических джойстиков.
• Программируемые настройки (presets) — сохранение положения и параметров инъекции для каждого эмбриолога или протокола.
• Точность перемещения до 0.1 мкм — прецизионные пьезоэлектрические приводы вместо гидравлики.
• Встроенный инжектор — CellTram-подобный функционал уже включён в контроллер, без отдельного устройства.
• Моторизованный Z-фокус микроскопа Ti2-U — автоматический поиск оптимального фокуса при погружении пипетки.
• HMC + DIC + флуоресценция — на одной платформе. Особенно ценно для комбинированного ICSI + IMSI + лазерной биопсии.
• Анти-вибрационная база — интегрирована в стол. Не требует отдельной массивной плиты TMC.
• Документирование 4K — встроенная цифровая камера для обучающих видео и юридической протокольной регистрации.

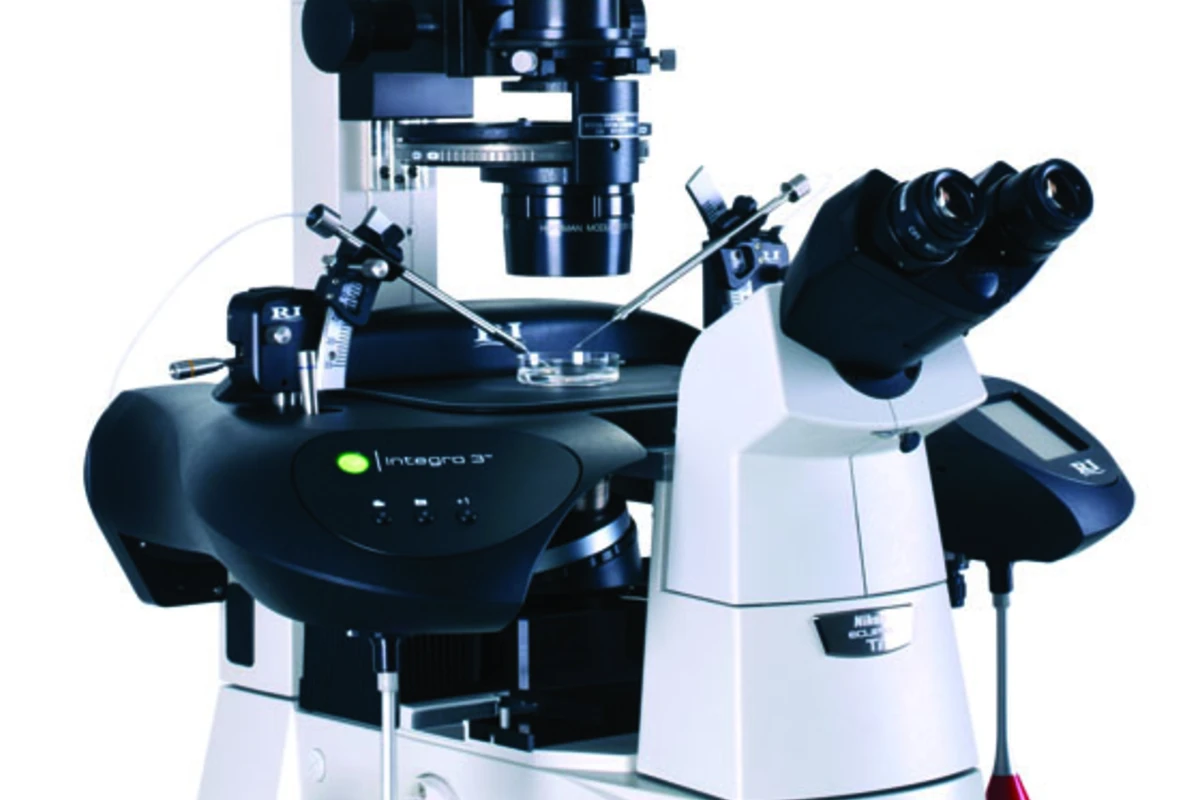

Research Instruments Integra Ti 3 — интегрированная ICSI-станция 2024 года (Vitrolife)

Сравнение с классическими станциями

По сравнению с классической сборкой (Olympus IX73 + 2× Eppendorf TransferMan 4r + 2× CellTram 4r + TMC-стол + нагреватель Tokai Hit), новое поколение систем вроде RI Integra Ti 3 имеет следующие преимущества:

• Скорость выполнения ICSI — до 30 % быстрее благодаря programmable presets и автоматизированным последовательностям.
• Снижение ошибок эмбриолога — автоматический learning mode и запомненные координаты ооцита.
• Компактность — единая тумба вместо двух отдельных столов под манипулятор и инжектор.
• Меньшие вибрации — интегрированная изоляция, не требующая ручной подстройки.
• Упрощённое обслуживание — одна сервисная точка вместо 5–6 независимых компонентов.

Другие современные платформы 2023–2024

Другие актуальные модели 2023–2024 годов: Eppendorf TransferMan 4m + PiezoXpert + InjectMan 4 (модульная система с расширенной пьезо-функцией), Narishige NT-88-V3 NE с моторизованным джойстиком, Sutter MPC-385 для продвинутых научных задач.

Выбор между интегрированными и модульными платформами зависит от объёма процедур (до 500/год — модульная; 500+ — интегрированная RI Integra Ti 3) и бюджета (интегрированные станции стоят в 2.5–3 раза дороже модульных).

KombiMED — комплектация станций ICSI

KombiMED GmbH поставляет полнокомплектные станции ICSI «под ключ» из Европы: инвертированные микроскопы Olympus и Nikon, микроманипуляторы Eppendorf и Narishige, пьезо-модули, антивибрационные столы и все необходимые расходные материалы. Также предлагаем новейшие интегрированные платформы Research Instruments Integra Ti 3 (2024) и восстановленные станции со скидкой до 40 %. Обратитесь к нашим специалистам для подбора оптимальной конфигурации.
