Чистые помещения для ЭКО-лаборатории: требования и проектирование

Эмбрион — одна из наиболее чувствительных биологических систем. На развитие эмбриона in vitro влияют не только температура, pH и газовый состав среды, но и качество воздуха в лаборатории. Летучие органические соединения (VOC), частицы, микроорганизмы и химические контаминанты могут остановить деление или вызвать апоптоз.

Именно поэтому современные эмбриологические лаборатории проектируются как чистые помещения (cleanrooms) в соответствии со стандартами ISO 14644. Требования к чистоте воздуха, вентиляции, материалам отделки и поведению персонала принципиально отличаются от обычных медицинских помещений.

Классы чистоты для ЭКО-лабораторий

Международные рекомендации (ESHRE, ASRM) и законодательство ряда стран (Директива ЕС 2004/23/EC) предписывают следующие стандарты:

• ISO 7 (Class 10 000) — основная рабочая зона эмбриологической лаборатории. Не более 352 000 частиц ≥0.5 мкм на м³.

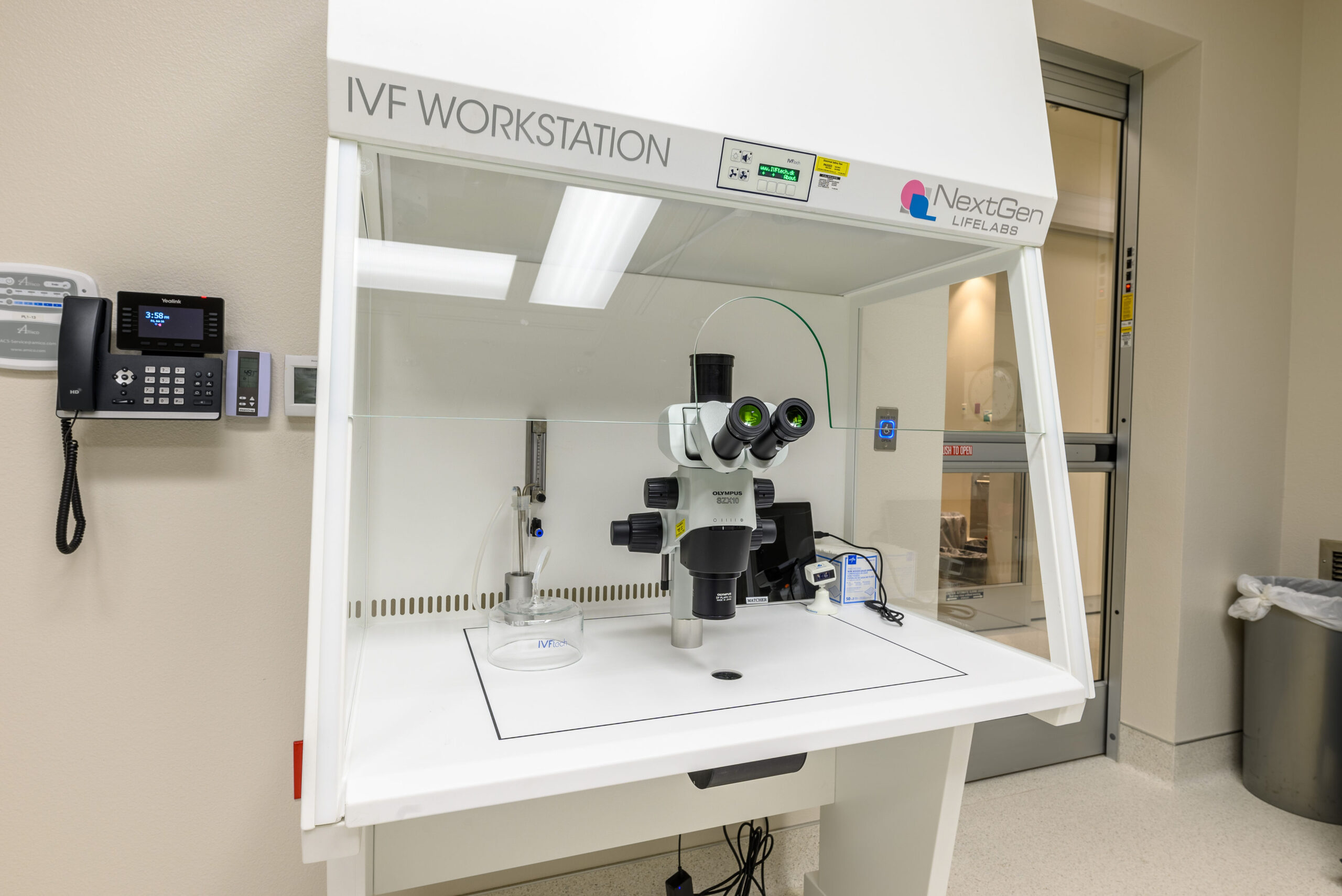

• ISO 5 (Class 100) — зона непосредственной работы с открытым биоматериалом (под ламинарным потоком). Не более 3 520 частиц ≥0.5 мкм на м³.
• ISO 8 (Class 100 000) — вспомогательные помещения (шлюзы, зона подготовки).
• Переходные зоны (airlocks) между помещениями разных классов чистоты обязательны.

HEPA/ULPA-фильтрация и вентиляция

Фильтрация воздуха — основа чистого помещения:

• HEPA-фильтры (H13/H14) — эффективность 99.95–99.995 % для частиц ≥0.3 мкм. Устанавливаются на приточных диффузорах (потолочных) для создания однонаправленного нисходящего потока.
• ULPA-фильтры (U15/U16) — эффективность 99.9995 % и выше. Применяются в ламинарных боксах и для особо чувствительных зон.
• Кратность воздухообмена — для ISO 7 рекомендуется 30–60 обменов воздуха в час.
• Избыточное давление (каскад давлений) — лаборатория поддерживает положительное давление (+10–15 Па) относительно коридора, что предотвращает проникновение неочищенного воздуха.

Контроль VOC (летучих органических соединений)

VOC — один из главных «невидимых врагов» эмбриона. Источники: строительные материалы (клеи, краски, линолеум), чистящие средства, парфюмерия персонала, мебель, упаковка расходных материалов. Даже концентрации в ppb (частей на миллиард) могут негативно влиять на развитие эмбрионов.

• Угольные фильтры — обязательная ступень фильтрации для адсорбции VOC. Устанавливаются перед HEPA-фильтром в приточной установке.
• Фотокаталитические фильтры — разрушение VOC ультрафиолетом на поверхности катализатора (TiO₂). Дополнительная ступень очистки.
• Перманганатные фильтры — окисление VOC перманганатом калия на активированном алюминии. Purafil, Camfil.
• Мониторы VOC — непрерывное измерение концентрации VOC в лаборатории. AirQual, ppbRAE, GrayWolf.
• Материалы отделки — только VOC-free: эпоксидные полы, окрашенные стены специальными красками (Sigma, Hempel marine), нержавеющая сталь, стекло.

Мониторинг частиц и микроклимата

Регулярный мониторинг подтверждает соответствие чистого помещения заданному классу:

• Счётчик частиц — оптический лазерный прибор для подсчёта частиц в реальном времени. Lighthouse, Particles Plus, TSI. Измерение проводится в состоянии покоя (at rest) и при работе (in operation).
• Микробиологический мониторинг — седиментационные пластинки (settle plates), активный отбор воздуха (MAS, SAS). Контроль КОЕ/м³ и КОЕ/пластинка.
• Датчики температуры и влажности — непрерывная запись для валидации. Vaisala, Rotronic.
• Дифференциальное давление — датчики перепада давления между помещениями. Dwyer, Sensirion.

Проектирование и валидация

Проектирование чистого помещения для ЭКО — комплексная инженерная задача:

• Разработка планировки с зонированием (шлюзы, гардероб, рабочая зона, зона хранения).
• Расчёт системы вентиляции и кондиционирования (HVAC) с каскадом давлений.
• Подбор отделочных материалов (VOC-free, гладкие, моющиеся поверхности).
• Валидация по ISO 14644-3: аттестация в состоянии покоя (as built, at rest) и при работе (in operation).
• Квалификация оборудования: IQ/OQ/PQ инкубаторов, ламинаров, системы мониторинга.

KombiMED — оснащение чистых помещений для ЭКО

KombiMED GmbH предлагает комплексное решение для создания чистых помещений ЭКО-лабораторий: проектирование, подбор HEPA/ULPA-фильтров и VOC-фильтров, счётчики частиц, мониторы VOC, ламинарные боксы, системы непрерывного мониторинга микроклимата. Мы работаем с ведущими производителями инженерного оборудования для чистых помещений и обеспечиваем полное сопровождение проекта — от ТЗ до сдачи валидационного отчёта. Свяжитесь с нами для предварительной консультации.
