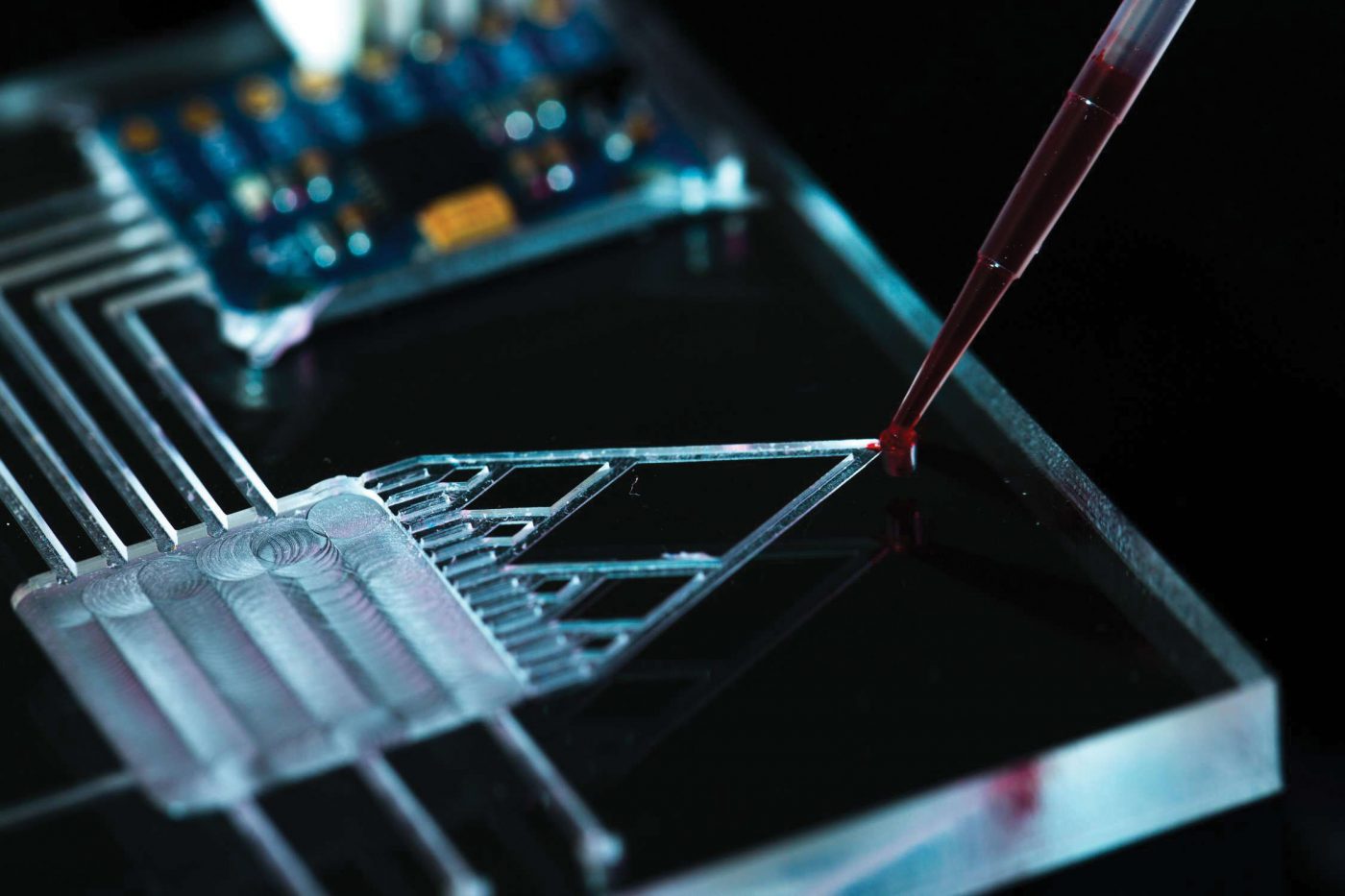

Микрофлюидика — технология манипулирования малыми объёмами жидкостей (нано- и пиколитры) в каналах микрометровых размеров. Концепция Lab-on-a-Chip (LOC) — «лаборатория на чипе» — интегрирует все этапы лабораторного анализа (подготовку образца, реакцию, детекцию) на одном миниатюрном устройстве. Рынок микрофлюидных устройств для диагностики прогнозируется на уровне 15 миллиардов долларов к 2028 году.

Принципы микрофлюидики

Физика микромасштабов

На микроуровне жидкости ведут себя иначе, чем в макромасштабе:

Эти свойства позволяют создавать устройства, в которых анализ протекает быстрее, с меньшим расходом реагентов и образца.

• Ламинарный поток — отсутствие турбулентности, предсказуемое движение жидкости;
• Доминирование поверхностных сил — капиллярные эффекты управляют потоком;
• Быстрая диффузия — малые расстояния ускоряют смешивание и реакции;
• Высокое соотношение поверхности к объёму — эффективный теплообмен и реакции.

Материалы и технологии изготовления

Микрофлюидные чипы изготавливаются из различных материалов:

Методы изготовления:

• PDMS (полидиметилсилоксан) — наиболее распространён в исследованиях (гибкий, прозрачный);
• Стекло — для высокоточных аналитических приложений;
• Полимеры (COC, COP, PMMA) — для массового производства;
• Бумага — для сверхдешёвых диагностических тестов.
• Мягкая литография;
• Инжекционное формование (для массового производства);
• 3D-печать (для прототипирования);
• Лазерная абляция.

Коммерческие микрофлюидные платформы

В клинической практике

Некоторые коммерческие диагностические системы уже используют микрофлюидные принципы:

Инновационные разработки

Новое поколение микрофлюидных платформ:

• Organ-on-a-Chip — микрофлюидные модели органов для тестирования лекарств;
• Digital microfluidics — управление каплями электрическим полем;
• Centrifugal microfluidics (Lab-on-a-Disc) — центробежная сила управляет потоком;
• Paper microfluidics — бумажные тесты нового поколения.

Применение в диагностике

Молекулярная диагностика

Микрофлюидные платформы для ПЦР:

• Интеграция экстракции, амплификации и детекции в одном картридже;
• Снижение времени анализа за счёт быстрого нагрева/охлаждения малых объёмов;
• Минимизация контаминации за счёт закрытой системы;
• Снижение расхода реагентов в 10–100 раз.

Иммуноанализ

Микрофлюидные иммуноанализаторы:

• Определение биомаркеров из капли крови;
• Мультиплексные панели на одном чипе;
• Время анализа — минуты вместо часов;
• POCT-формат для использования у постели больного.

Клеточный анализ

Микрофлюидная проточная цитометрия:

• Компактные устройства для подсчёта и анализа клеток;
• Сортировка клеток в микрообъёмах;
• Анализ циркулирующих опухолевых клеток (CTC);
• Минимальная потребность в образце.

Анализ нуклеиновых кислот

Микрофлюидные платформы для NGS:

• Подготовка библиотек в микрообъёмах;
• Снижение стоимости пробоподготовки;
• Увеличение пропускной способности;
• Автоматизация критических этапов.

Преимущества для клинической лаборатории

Экономия ресурсов

• Расход образца — микролитры вместо миллилитров;
• Расход реагентов — снижение в 10–100 раз;
• Энергопотребление — минимальное;
• Генерация отходов — значительное снижение.

Скорость и автоматизация

• Быстрые реакции за счёт микрообъёмов;
• Полная интеграция от образца до результата;
• Минимальное участие оператора;
• Воспроизводимость результатов.

Портативность

• Компактные устройства для POCT;
• Работа от батареи;
• Применение в полевых условиях;
• Идеально для отдалённых регионов.

Вызовы и ограничения

• Масштабирование производства — переход от лабораторных прототипов к массовому выпуску;
• Стандартизация — отсутствие единых стандартов для микрофлюидных компонентов;
• Подключение к ЛИС — интеграция данных в лабораторный процесс;
• Регуляторные требования — сертификация CE-IVD, FDA;
• Обучение персонала — новые компетенции для работы с микрофлюидными системами.

Заключение

Микрофлюидика и Lab-on-a-Chip — технологии, которые уже присутствуют в клинической диагностике и будут занимать всё большую долю рынка. Понимание их возможностей и ограничений поможет лабораториям принимать обоснованные решения при выборе аналитических платформ.
